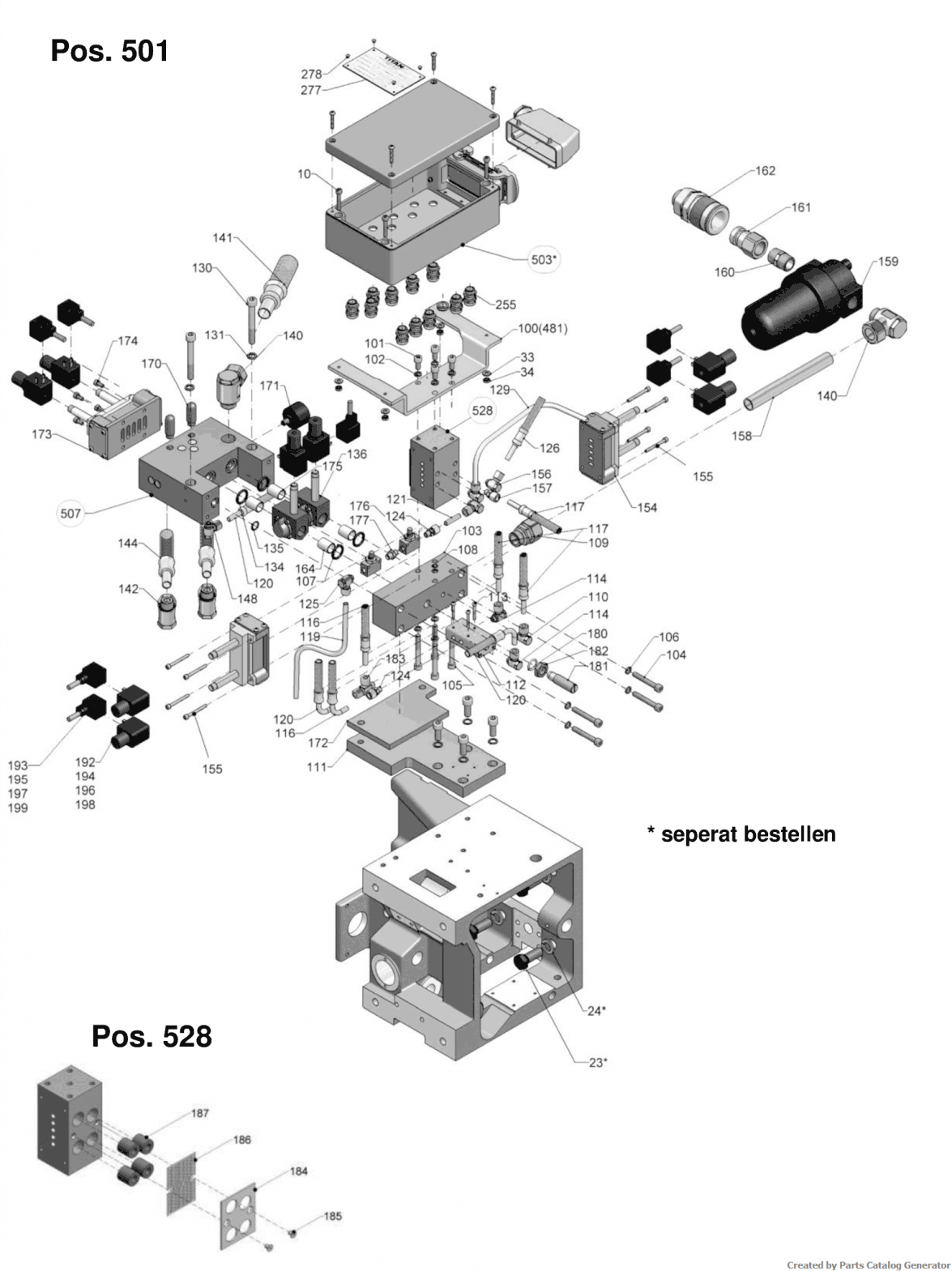

Figure 5 Pneumatic installation
Onderdelenkiezer | Figure 5 Pneumatic installation
278
277
162
10
161
141
503
159
130
160
255
100
131
140
174
101
33
102
170
34
171
129
140
528
173
158
126
136
175
156
155
157
121
176
117
154
507
124
177
117
103
109
144
135
108
134
164
114
107
120
142
113
110
148
125
114
116
180
119
106
182
104
183
181
112
105
126
120
116
172
192
193
111
155
194
195
196
197
198
199
24
23
186
187
184
185
481
528
501
278
X
Blind rivet - F3x8
120001-278
€ 0,53
excl. btw
€ 0,64
incl. btw
277
X
Nameplate - 127x74x1.5
120001-277
€ 13,57
excl. btw
€ 16,42
incl. btw
162
X
Sealing coupling - LP-0 1 9-WR 026
120001-162
€ 327,96
excl. btw
€ 396,83
incl. btw
10
X
Socket head cap screw - M6x25 DIN-912
120001-10
€ 0,72
excl. btw
€ 0,87
incl. btw
161
X
Plug nipple - LP-1 9-1 -WR
120001-161
€ 63,38
excl. btw
€ 76,69
incl. btw
141
X
Silver hose - BE+BE22/475 long
120001-141
€ 82,18
excl. btw
€ 99,44
incl. btw
503
X
Junction box
120001-503
€ 767,89
excl. btw
€ 929,15
incl. btw
159
X
Micro-mist lubricator - L17-60OMP 9D
120001-159
€ 553,14
excl. btw
€ 669,30
incl. btw
130
X
Socket head cap screw - M10x75 DIN-912
120001-130
€ 0,82
excl. btw
€ 0,99
incl. btw
160
X
Double nipple - G3/4xR3/4
120001-160
€ 16,57
excl. btw
€ 20,05
incl. btw
255
X
Screwing fitting - M16x1.5 | SKINTOP
120001-255
€ 5,78
excl. btw
€ 6,99
incl. btw
100
X
Junction box support
120001-100
€ 402,00
excl. btw
€ 486,42
incl. btw
131
X
Spring washer - 10 DIN-7980
120001-131
€ 0,53
excl. btw
€ 0,64
incl. btw
140
X
Swivel screw fitting - SWVE 22-PLR
120001-140
€ 89,33
excl. btw
€ 108,09
incl. btw
174
X
Socket head cap screw - M6x12 DIN-912
120001-174
€ 0,53
excl. btw
€ 0,64
incl. btw
101
X
Socket head cap screw - M8x16 DIN-912
120001-101
€ 0,53
excl. btw
€ 0,64
incl. btw
33
X
Tension washer - 6 DIN-6796
120001-33
€ 0,72
excl. btw
€ 0,87
incl. btw
102
X
Spring washer - A8 DIN-127
120001-102
€ 0,53
excl. btw
€ 0,64
incl. btw
170
X
Sound absorber - M/S2-G1/4-A
120001-170
€ 19,21
excl. btw
€ 23,24
incl. btw
34
X
Nut - M6 DIN-934
120001-34
€ 1,14
excl. btw
€ 1,38
incl. btw
171
X
Manometer - MA40-10-1/8
120001-171
€ 38,91
excl. btw
€ 47,08
incl. btw
129
X
Tube
120001-129
€ 18,27
excl. btw
€ 22,11
incl. btw
528
X
Valve block sound-absorbed
120001-528
€ 485,31
excl. btw
€ 587,23
incl. btw
173
X
5/4 Way valve without actuating magnet - 2556301
120001-173
€ 3.674,63
excl. btw
€ 4.446,30
incl. btw
158
X
Tube
120001-158
€ 20,48
excl. btw
€ 24,78
incl. btw
126
X
Silver hose - BE+BE90° 8-L/210 long
120001-126
€ 12,71
excl. btw
€ 15,38
incl. btw
136
X
2/2 Way valve without actuating magnet - 7030128
120001-136
€ 627,00
excl. btw
€ 758,67
incl. btw
175
X
Spacer tube
120001-175
€ 49,14
excl. btw
€ 59,46
incl. btw
156
X
Swivel screw fitting - SWVE 8-LLR
120001-156
€ 32,80
excl. btw
€ 39,69
incl. btw
155
X
Socket head cap screw - M5x45 DIN-912
120001-155
€ 0,53
excl. btw
€ 0,64
incl. btw
157
X
Straight screw-in fitting - GE8-LLR
120001-157
€ 5,13
excl. btw
€ 6,21
incl. btw
121
X
Tube
120001-121
€ 25,56
excl. btw
€ 30,93
incl. btw
176
X
Double check valve - GR-1/8-2100
120001-176
€ 107,44
excl. btw
€ 130,00
incl. btw
117
X
Silver hose - BE+BE8-L/320 long
120001-117
€ 12,83
excl. btw
€ 15,52
incl. btw
154
X
5/4 Way valve without actuating magnet - 2555801
120001-154
€ 2.948,44
excl. btw
€ 3.567,61
incl. btw
507
X
Valve block
120001-507
€ 622,86
excl. btw
€ 753,66
incl. btw
124
X
Straight screw-in fitting - GE8-LLR
120001-124
€ 5,13
excl. btw
€ 6,21
incl. btw
177
X
Double nipple - G1/8xR1/8 20 long
120001-177
€ 6,64
excl. btw
€ 8,03
incl. btw
103
X
Valve block
120001-103
€ 898,97
excl. btw
€ 1.087,75
incl. btw
109
X
Straight screw-in fitting - GE22-LR
120001-109
€ 17,68
excl. btw
€ 21,39
incl. btw
144
X
Silver hose - BE+BE15/490 long
120001-144
€ 35,68
excl. btw
€ 43,17
incl. btw
135
X
O-Ring - B13x2 DIN-3770
120001-135
€ 0,72
excl. btw
€ 0,87
incl. btw
108
X
O-Ring - B7x1.5 DIN-3770
120001-108
€ 1,24
excl. btw
€ 1,50
incl. btw
134
X
O-Ring - B20x3.5 DIN-3770
120001-134
€ 0,53
excl. btw
€ 0,64
incl. btw
164
X
Spacer tube
120001-164
€ 32,72
excl. btw
€ 39,59
incl. btw
114
X
Swivel screw fitting - SWVE 8-LLR
120001-114
€ 32,80
excl. btw
€ 39,69
incl. btw
107
X
O-Ring - B20x3.5 DIN-3770
120001-107
€ 0,53
excl. btw
€ 0,64
incl. btw
120
X
Silver hose - BE+BE90° 8-L/410 long
120001-120
€ 23,72
excl. btw
€ 28,70
incl. btw
142
X
Swivel screw fitting - SWVE 15-PLR
120001-142
€ 49,14
excl. btw
€ 59,46
incl. btw
113
X
Socket head cap screw - M4x30 DIN-912
120001-113
€ 0,53
excl. btw
€ 0,64
incl. btw
110
X
Swivel screw fitting - SWVE 8-LLR
120001-110
€ 32,80
excl. btw
€ 39,69
incl. btw
148
X
Swivel screw fitting - SWVE 8-LLR
120001-148
€ 32,80
excl. btw
€ 39,69
incl. btw
125
X
Swivel screw fitting - SWVE 8-LLR
120001-125
€ 32,80
excl. btw
€ 39,69
incl. btw
116
X
Silver hose - BE+BE90° 8-L/450 long
120001-116
€ 15,50
excl. btw
€ 18,76
incl. btw
180
X
O-Ring - 16x2.5 DIN-3770
120001-180
€ 0,53
excl. btw
€ 0,64
incl. btw
119
X
Tube
120001-119
€ 49,96
excl. btw
€ 60,45
incl. btw
106
X
Spring washer - 8 DIN-7980
120001-106
€ 0,72
excl. btw
€ 0,87
incl. btw
182
X
Nut - BM16x1.5 DIN-439
120001-182
€ 1,18
excl. btw
€ 1,43
incl. btw
104
X
Socket head cap screw - M8x55 DIN-912
120001-104
€ 0,53
excl. btw
€ 0,64
incl. btw
183
X
L-Fitting - LE 8-LLR
120001-183
€ 31,61
excl. btw
€ 38,25
incl. btw
181
X
Throttle screw
120001-181
€ 100,93
excl. btw
€ 122,13
incl. btw
112
X
5/2 Way valve - 4030606
120001-112
€ 672,71
excl. btw
€ 813,98
incl. btw
105
X
Socket head cap screw - M8x60 DIN-912
120001-105
€ 0,53
excl. btw
€ 0,64
incl. btw
172
X
Spacer sheet
120001-172
€ 202,29
excl. btw
€ 244,77
incl. btw
192
X
Actuating magnet - 0200 24V DC | W
120001-192
€ 115,95
excl. btw
€ 140,30
incl. btw
193
X
Line socket incl. lamp - AF 2 24V AC/DC DIN-43650 | W
120001-193
€ 87,49
excl. btw
€ 105,86
incl. btw
111
X
Battery plate
120001-111
€ 1.044,12
excl. btw
€ 1.263,39
incl. btw
194
X
Actuating magnet without - 0200 230V AC | W
120001-194
€ 105,67
excl. btw
€ 127,86
incl. btw
195
X
Conducting box - AF 2 230V AC DIN-43650 | W
120001-195
€ 97,50
excl. btw
€ 117,98
incl. btw
196
X
Actuating magnet - 0200 110V AC | W
120001-196
€ 145,01
excl. btw
€ 175,46
incl. btw
197
X
Conducting box - AF2 110V AC DIN-43650 | W
120001-197
€ 87,49
excl. btw
€ 105,86
incl. btw
198
X
Actuating magnet without - 0200 195V DC | W
120001-198
€ 477,08
excl. btw
€ 577,27
incl. btw
199
X
Conducting box - AF 2 195V DC DIN-43650 | W
120001-199
€ 97,50
excl. btw
€ 117,98
incl. btw
24
X
Tension washer - 16 DIN-6796
120001-24
€ 0,53
excl. btw
€ 0,64
incl. btw
23
X
Hexagon screw - M16x40 DIN-933
120001-23
€ 1,11
excl. btw
€ 1,34
incl. btw
186
X
Filter
120001-186
€ 35,34
excl. btw
€ 42,76
incl. btw
187
X
Sound absorber-Insert
120001-187
€ 11,61
excl. btw
€ 14,05
incl. btw
184
X
Cover
120001-184
€ 125,19
excl. btw
€ 151,48
incl. btw
185
X
Countersunk screw - M5x8 DIN-7991
120001-185
€ 0,61
excl. btw
€ 0,74
incl. btw
481
X
Junction box support - 90°
120001-481
€ 599,53
excl. btw
€ 725,43
incl. btw
501
X
Pneumatic control
120001-501
€ 14.829,40
excl. btw
€ 17.943,57
incl. btw
Onderdelenlijst
Nummer
Onderdeelnummer
Omschrijving
Prijs
Aantal
Toevoegen
10
120001-10
Socket head cap screw - M6x25 DIN-912
€ 0,72
excl. btw
€ 0,87
incl. btw
23
120001-23
Hexagon screw - M16x40 DIN-933
€ 1,11
excl. btw
€ 1,34
incl. btw
24
120001-24
Tension washer - 16 DIN-6796
€ 0,53
excl. btw
€ 0,64
incl. btw
33
120001-33
Tension washer - 6 DIN-6796
€ 0,72
excl. btw
€ 0,87
incl. btw
34
120001-34
Nut - M6 DIN-934
€ 1,14
excl. btw
€ 1,38
incl. btw
100
120001-100
Junction box support
€ 402,00
excl. btw
€ 486,42
incl. btw
101
120001-101
Socket head cap screw - M8x16 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
102
120001-102
Spring washer - A8 DIN-127
€ 0,53
excl. btw
€ 0,64
incl. btw
103
120001-103
Valve block
€ 898,97
excl. btw
€ 1.087,75
incl. btw
104
120001-104
Socket head cap screw - M8x55 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
105
120001-105
Socket head cap screw - M8x60 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
106
120001-106
Spring washer - 8 DIN-7980
€ 0,72
excl. btw
€ 0,87
incl. btw
107
120001-107
O-Ring - B20x3.5 DIN-3770
€ 0,53
excl. btw
€ 0,64
incl. btw
108
120001-108
O-Ring - B7x1.5 DIN-3770
€ 1,24
excl. btw
€ 1,50
incl. btw
109
120001-109
Straight screw-in fitting - GE22-LR
€ 17,68
excl. btw
€ 21,39
incl. btw
110
120001-110
Swivel screw fitting - SWVE 8-LLR
€ 32,80
excl. btw
€ 39,69
incl. btw
111
120001-111
Battery plate
€ 1.044,12
excl. btw
€ 1.263,39
incl. btw
112
120001-112
5/2 Way valve - 4030606
€ 672,71
excl. btw
€ 813,98
incl. btw
113
120001-113
Socket head cap screw - M4x30 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
114
120001-114
Swivel screw fitting - SWVE 8-LLR
€ 32,80
excl. btw
€ 39,69
incl. btw
116
120001-116
Silver hose - BE+BE90° 8-L/450 long
€ 15,50
excl. btw
€ 18,76
incl. btw
117
120001-117
Silver hose - BE+BE8-L/320 long
€ 12,83
excl. btw
€ 15,52
incl. btw
119
120001-119
Tube
€ 49,96
excl. btw
€ 60,45
incl. btw
120
120001-120
Silver hose - BE+BE90° 8-L/410 long
€ 23,72
excl. btw
€ 28,70
incl. btw
121
120001-121
Tube
€ 25,56
excl. btw
€ 30,93
incl. btw
124
120001-124
Straight screw-in fitting - GE8-LLR
€ 5,13
excl. btw
€ 6,21
incl. btw
125
120001-125
Swivel screw fitting - SWVE 8-LLR
€ 32,80
excl. btw
€ 39,69
incl. btw
126
120001-126
Silver hose - BE+BE90° 8-L/210 long
€ 12,71
excl. btw
€ 15,38
incl. btw
129
120001-129
Tube
€ 18,27
excl. btw
€ 22,11
incl. btw
130
120001-130
Socket head cap screw - M10x75 DIN-912
€ 0,82
excl. btw
€ 0,99
incl. btw
131
120001-131
Spring washer - 10 DIN-7980
€ 0,53
excl. btw
€ 0,64
incl. btw
134
120001-134
O-Ring - B20x3.5 DIN-3770
€ 0,53
excl. btw
€ 0,64
incl. btw
135
120001-135
O-Ring - B13x2 DIN-3770
€ 0,72
excl. btw
€ 0,87
incl. btw
136
120001-136
2/2 Way valve without actuating magnet - 7030128
€ 627,00
excl. btw
€ 758,67
incl. btw
140
120001-140
Swivel screw fitting - SWVE 22-PLR
€ 89,33
excl. btw
€ 108,09
incl. btw
141
120001-141
Silver hose - BE+BE22/475 long
€ 82,18
excl. btw
€ 99,44
incl. btw
142
120001-142
Swivel screw fitting - SWVE 15-PLR
€ 49,14
excl. btw
€ 59,46
incl. btw
144
120001-144
Silver hose - BE+BE15/490 long
€ 35,68
excl. btw
€ 43,17
incl. btw
148
120001-148
Swivel screw fitting - SWVE 8-LLR
€ 32,80
excl. btw
€ 39,69
incl. btw
154
120001-154
5/4 Way valve without actuating magnet - 2555801
€ 2.948,44
excl. btw
€ 3.567,61
incl. btw
155
120001-155
Socket head cap screw - M5x45 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
156
120001-156
Swivel screw fitting - SWVE 8-LLR
€ 32,80
excl. btw
€ 39,69
incl. btw
157
120001-157
Straight screw-in fitting - GE8-LLR
€ 5,13
excl. btw
€ 6,21
incl. btw
158
120001-158
Tube
€ 20,48
excl. btw
€ 24,78
incl. btw
159
120001-159
Micro-mist lubricator - L17-60OMP 9D
€ 553,14
excl. btw
€ 669,30
incl. btw
160
120001-160
Double nipple - G3/4xR3/4
€ 16,57
excl. btw
€ 20,05
incl. btw
161
120001-161
Plug nipple - LP-1 9-1 -WR
€ 63,38
excl. btw
€ 76,69
incl. btw
162
120001-162
Sealing coupling - LP-0 1 9-WR 026
€ 327,96
excl. btw
€ 396,83
incl. btw
164
120001-164
Spacer tube
€ 32,72
excl. btw
€ 39,59
incl. btw
170
120001-170
Sound absorber - M/S2-G1/4-A
€ 19,21
excl. btw
€ 23,24
incl. btw
171
120001-171
Manometer - MA40-10-1/8
€ 38,91
excl. btw
€ 47,08
incl. btw
172
120001-172
Spacer sheet
€ 202,29
excl. btw
€ 244,77
incl. btw
173
120001-173
5/4 Way valve without actuating magnet - 2556301
€ 3.674,63
excl. btw
€ 4.446,30
incl. btw
174
120001-174
Socket head cap screw - M6x12 DIN-912
€ 0,53
excl. btw
€ 0,64
incl. btw
175
120001-175
Spacer tube
€ 49,14
excl. btw
€ 59,46
incl. btw
176
120001-176
Double check valve - GR-1/8-2100
€ 107,44
excl. btw
€ 130,00
incl. btw
177
120001-177
Double nipple - G1/8xR1/8 20 long
€ 6,64
excl. btw
€ 8,03
incl. btw
180
120001-180
O-Ring - 16x2.5 DIN-3770
€ 0,53
excl. btw
€ 0,64
incl. btw
181
120001-181
Throttle screw
€ 100,93
excl. btw
€ 122,13
incl. btw
182
120001-182
Nut - BM16x1.5 DIN-439
€ 1,18
excl. btw
€ 1,43
incl. btw
183
120001-183
L-Fitting - LE 8-LLR
€ 31,61
excl. btw
€ 38,25
incl. btw
184
120001-184
Cover
€ 125,19
excl. btw
€ 151,48
incl. btw
185
120001-185
Countersunk screw - M5x8 DIN-7991
€ 0,61
excl. btw
€ 0,74
incl. btw
186
120001-186
Filter
€ 35,34
excl. btw
€ 42,76
incl. btw
187
120001-187
Sound absorber-Insert
€ 11,61
excl. btw
€ 14,05
incl. btw
192
120001-192
Actuating magnet - 0200 24V DC | W
€ 115,95
excl. btw
€ 140,30
incl. btw
193
120001-193
Line socket incl. lamp - AF 2 24V AC/DC DIN-43650 | W
€ 87,49
excl. btw
€ 105,86
incl. btw
194
120001-194
Actuating magnet without - 0200 230V AC | W
€ 105,67
excl. btw
€ 127,86
incl. btw
195
120001-195
Conducting box - AF 2 230V AC DIN-43650 | W
€ 97,50
excl. btw
€ 117,98
incl. btw
196
120001-196
Actuating magnet - 0200 110V AC | W
€ 145,01
excl. btw
€ 175,46
incl. btw
197
120001-197
Conducting box - AF2 110V AC DIN-43650 | W
€ 87,49
excl. btw
€ 105,86
incl. btw
198
120001-198
Actuating magnet without - 0200 195V DC | W
€ 477,08
excl. btw
€ 577,27
incl. btw
199
120001-199
Conducting box - AF 2 195V DC DIN-43650 | W
€ 97,50
excl. btw
€ 117,98
incl. btw
255
120001-255
Screwing fitting - M16x1.5 | SKINTOP
€ 5,78
excl. btw
€ 6,99
incl. btw
277
120001-277
Nameplate - 127x74x1.5
€ 13,57
excl. btw
€ 16,42
incl. btw
278
120001-278
Blind rivet - F3x8
€ 0,53
excl. btw
€ 0,64
incl. btw
481
120001-481
Junction box support - 90°
€ 599,53
excl. btw
€ 725,43
incl. btw
501
120001-501
Pneumatic control
€ 14.829,40
excl. btw
€ 17.943,57
incl. btw
503
120001-503
Junction box
€ 767,89
excl. btw
€ 929,15
incl. btw
507
120001-507
Valve block
€ 622,86
excl. btw
€ 753,66
incl. btw
528
120001-528
Valve block sound-absorbed
€ 485,31
excl. btw
€ 587,23
incl. btw
